VIシリーズ 簡単メンテナンス
最大吸込量 2.2 – 55m³/h
到達圧力 33-45mbar

VIシリーズ ウォーターセーバータイプ(内部水抑制システム)

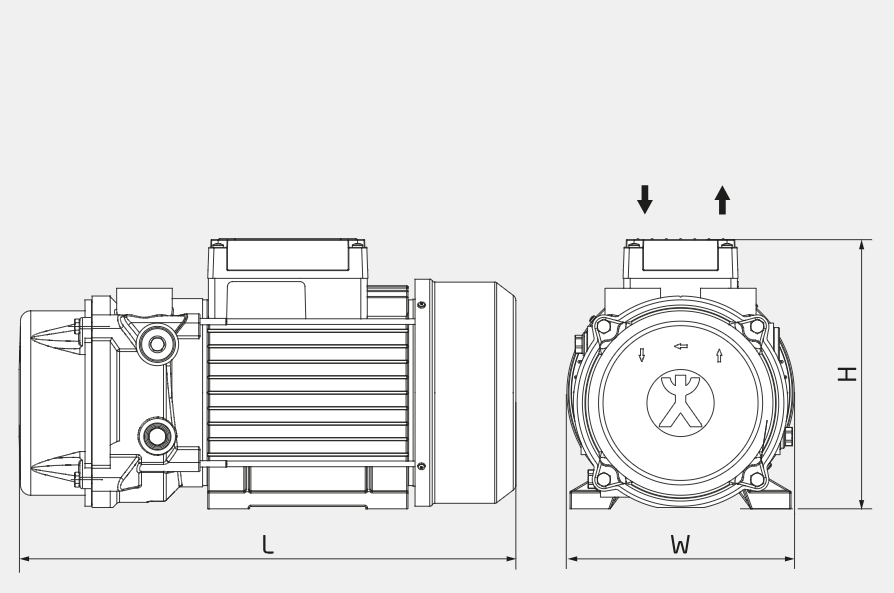

※モーターサイズによりこの外形図は異なる事があります

Downloads

マニュアル Brochure: Liquid ring vacuum pumps closed coupled version

データシート Data sheets: VI series

パンフレット VI

概要

VI シリーズ – 節水タイプ

  • シングルステージポンプで内部水抑制システム搭載
  • 吸引圧 < 600 mbarで水は完全にポンプ内制御
  • フリーインペラー形式でメンテナンスが簡単
  • 低騒音 65 – 68 db(A) / 80 mbar
  • 全シリーズでATEX認証済み
  • デバイスカテゴリー:Ⅱ、装置カテゴリー 2G
  • 低スケール化、温度制御が容易

媒体ドライ/湿潤ガス
封水温度 max. 80 °C
吸引ガス温度 (ドライ) max. 200 °C
吸引ガス温度 (湿潤) max. 100 °C

最大吸引能力  2.2m3/h から 55 m3/h

最大真空能力  33mbar

モーター0,12 – 2,2 KW, 1~Mot / 3~Mot

材質
ステンレス
銅合金

吸込み接続口
G 1/4 – G 1

吐き出し接続口
G 1/4 – G 1

シーリングメカニカルシール

サイズ (WHD)

用途

  • 押出機ガス吸引
  • 殺菌機のガス吸引
  • 集中真空装置

50 Hz data

タイプ

スピード(rpm)

吸引能力(m3/h)
最小吸気圧力(mbar)
VI 2

2850

2.2
45
VI 8
2850
9.5
40
VI 18
2850
18
40
VI 25
2850
24
40
VI 30
2850
27
33
VI 55
2850
46
33

60 Hz data

タイプ

スピード

吸引能力
最小吸気圧力
VI 2

3450

2.4
45
VI 8
3450
11.4
40
VI 18
3450
22
40
VI 25
3450
29
40
VI 30
3450
33
33
VI 55
3450
55
33
