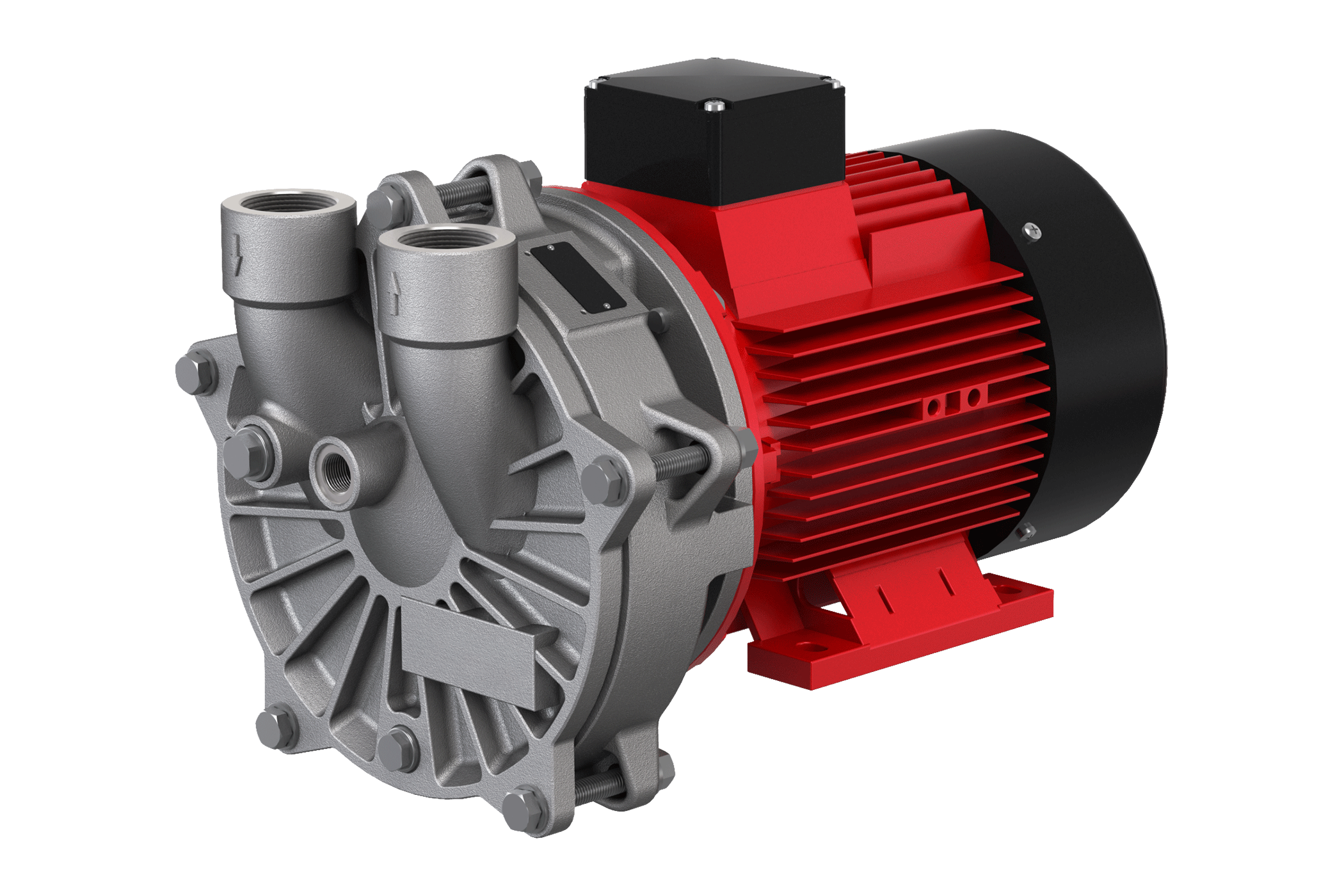

VGシリーズ 食品ライン型
最大吸込量 26 – 245m³/h
到達圧力 40-70mbar

VGシリーズ バルブレスタイプ、メンテナンスフリー

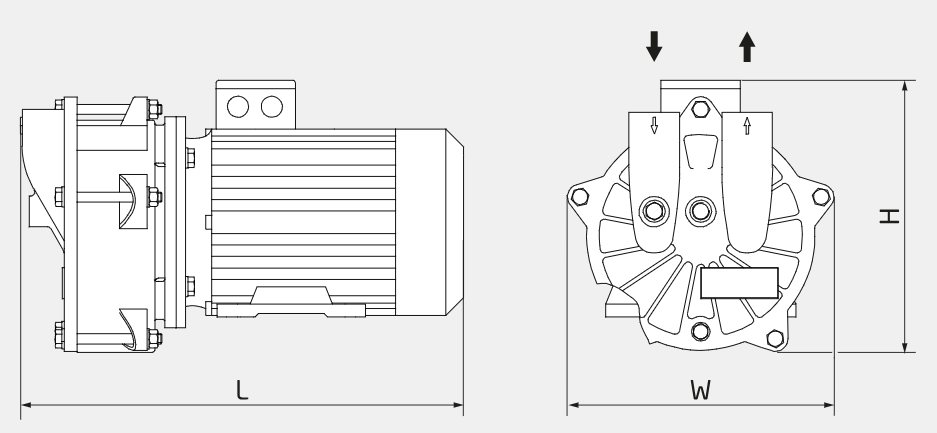

※モーターサイズによりこの外形図は異なる事があります

概要

VG シリーズ – バルブレスタイプ、メンテナンスフリー

  • シングルステージ真空ポンプ、バルブレス
  • ポンプモーター一体型はB35モーター
  • ブラケットタイプはB5標準モーター
  • VG95ー255はネジコミタイプ及びフランジタイプ可能
  • 騒音レベル 65 – 68 db(A)

媒体ドライ/湿潤ガス
少量の不純物入り液体も可能
封水温度 80 °C max.
吸引ガス (ドライ) max. 200 °C
吸引ガス(湿潤) max. 100 °C

最大吸引能力  26 m3/h から 245m3/h

最大真空能力  40mbar

モーター0,75 – 8,2 KW, 3~Mot

材質
ステンレス

吸込み接続口
G 1 – DN 50

吐き出し接続口
G 1 – DN 50

シーリングメカニカルシール

サイズ(WHD)

用途

    • 砂糖、柑橘類の濃縮抽出装置
    • プラスチックス押出装置
    • ポリスチレン製造装置
    • ペースト状商品のガス抜き
    • 蒸留、分離、回収装置

メリット

  • スケールが溜まりにくく摩耗が少ない
  • メンテナンス回数の減少
  • 各ポンプパーツへのアクセスが容易
  • Vシリーズと同様の大容量
  • 不純物を含む液にも対応可能
  • ポンプ運転条件を頻繁に変更可能

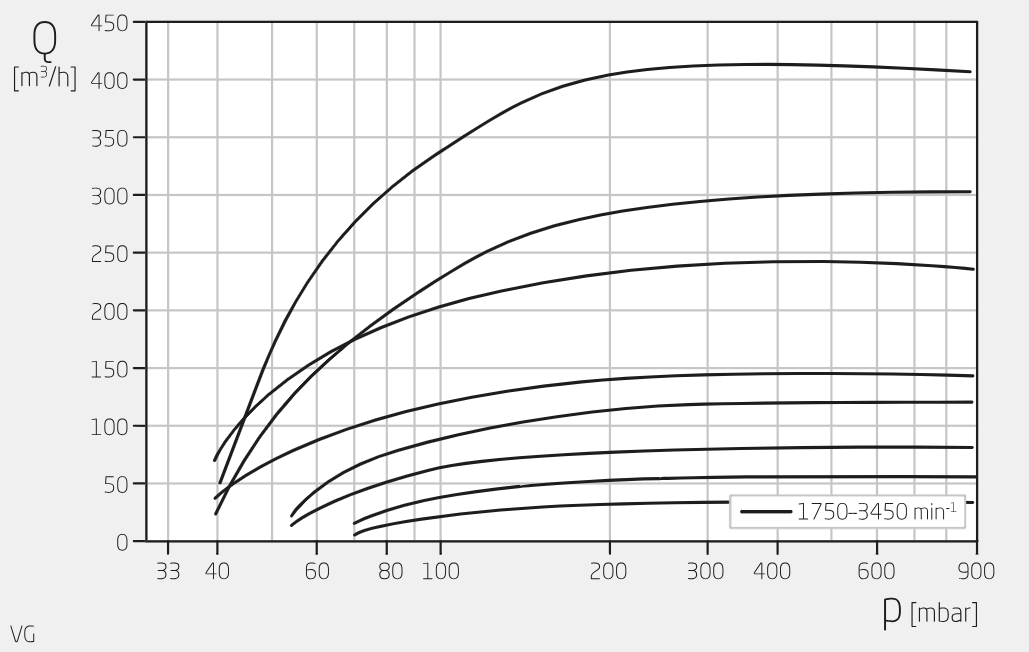

50 Hz data

タイプ

スピード(rpm)

吸引能力(m3/h)
最小吸気圧力(mbar)
VG 30
2850
26
70
VG 55
2850
48
70
VG 95
1450
70
55
VG 130
1450
100
55
VG 155
1450
123
40
VG 255
1450
203
40

60 Hz data

タイプ

スピード

吸引能力
最小吸気圧力
VG 30
3450
34
70
VG 55
3450
56
70
VG 95
1750
81
55
VG 130
1750
123
55
VG 155
1750
146
40
VG 255
1750
245
40
