VZシリーズ 大容量排気型
最大吸込量 30 – 223m³/h
到達圧力 33mbar

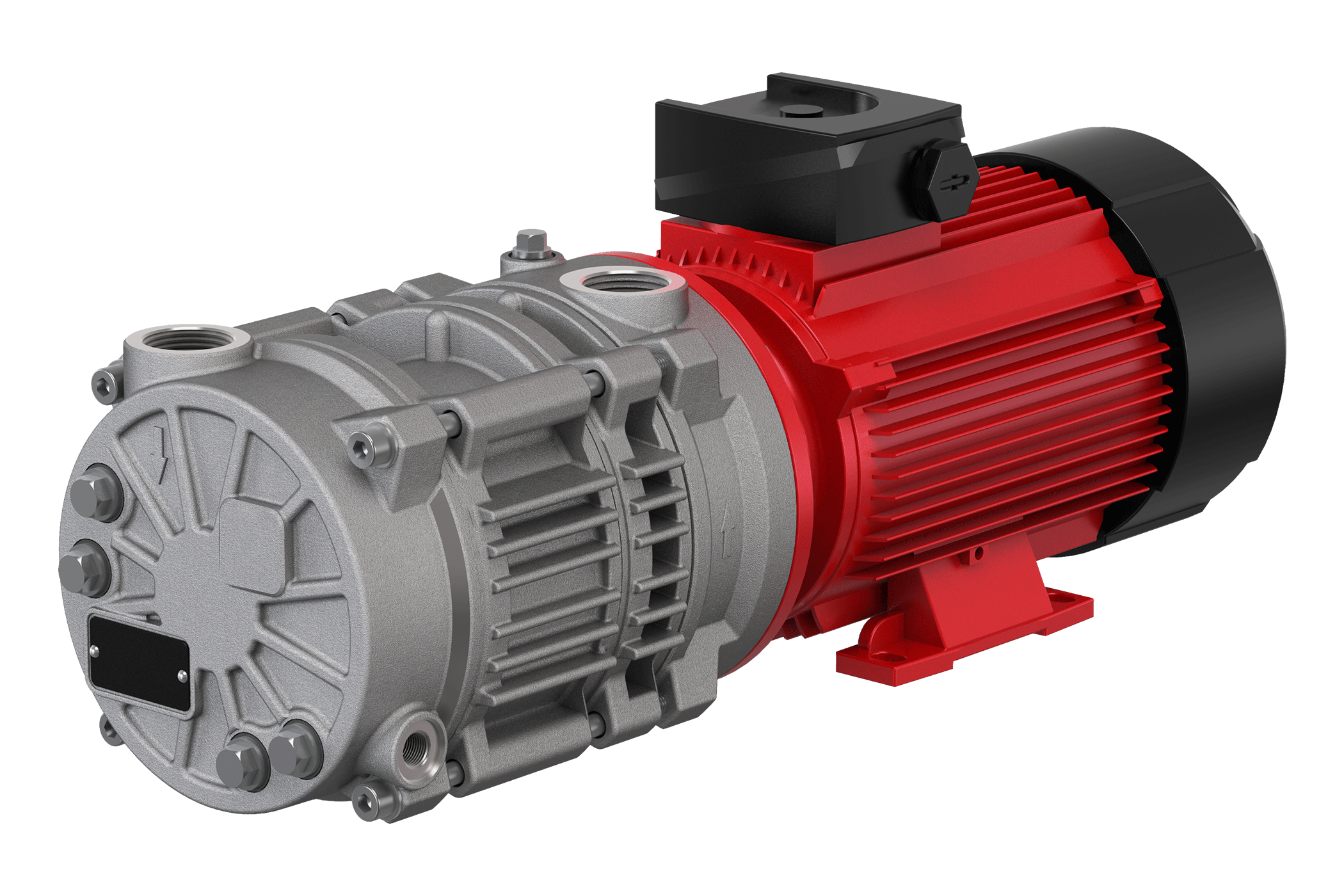

VZシリーズ 丈高真空度 水位封式真空ポンプ

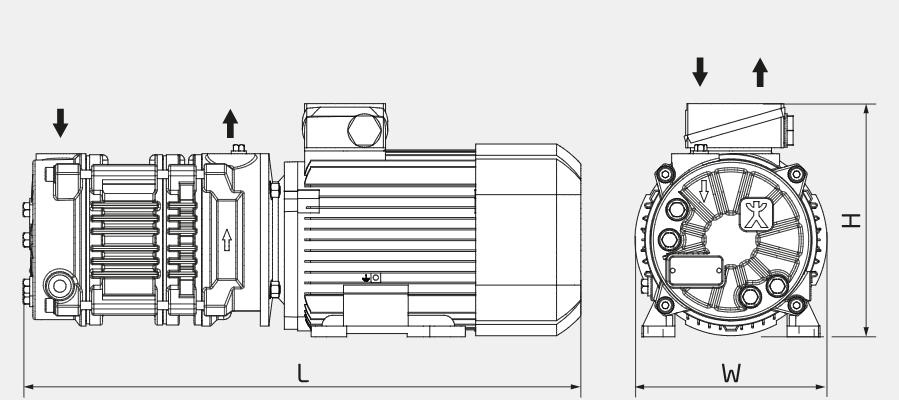

※モーターサイズによりこの外形図は異なる事があります

概要

VZ シリーズ –丈夫で低音 高真空度タイプ

  • ダブルステージポンプ
  • 一体型B35標モーター、
  • ベースプレートタイプB3標準モーター、
  • ブラケットタイプB5標準モーター
  • モーター、カップリング、ベースプレート等部材は特殊仕様も可能
  • 連続運転用の改良タイプ
  • 騒音値レベルが60 から 66 db(A) で真空ポンプ中で一番低い
  • VZ 110 / 140 / 180 シリーズは取り付け寸法がVHシリーズと同様で互換性あり

媒体ドライ/湿潤ガス
封水温度 max. 100 °C
吸引ガス温度 (ドライ) max. 200 °C
吸引ガス温度 (湿潤) max. 100 °C

最大吸引能力  30 m3/h から 223 m3/h

最大真空能力  33mbar

モーター1,1 – 8,2 kW, 3~Mot

材質
ステンレス
鋳鉄
銅合金

吸込み接続
G 1 – DN 40

吐き出し接続
G 1 – DN 40

シーリングメカニカルシール

サイズ(WHD)

用途

  • 医療用殺菌機、その他スチーム、ガス殺菌機
  • 押出機のガス抜き
  • ペースト状材料のガス抜き
  • 真空調理装置
  • 結晶化装置
  • 液体の蒸留、分離

50 Hz data

タイプ

スピード(rpm)

吸引能力(m3/h)
最小吸気圧力(mbar)
VZ 30
2850
18
1.0
VZ 50
2850
29
1.0
VZ 110
1450
63
1.0
VZ 140
1450
85
1.0
VZ 180
1450
109
1.0

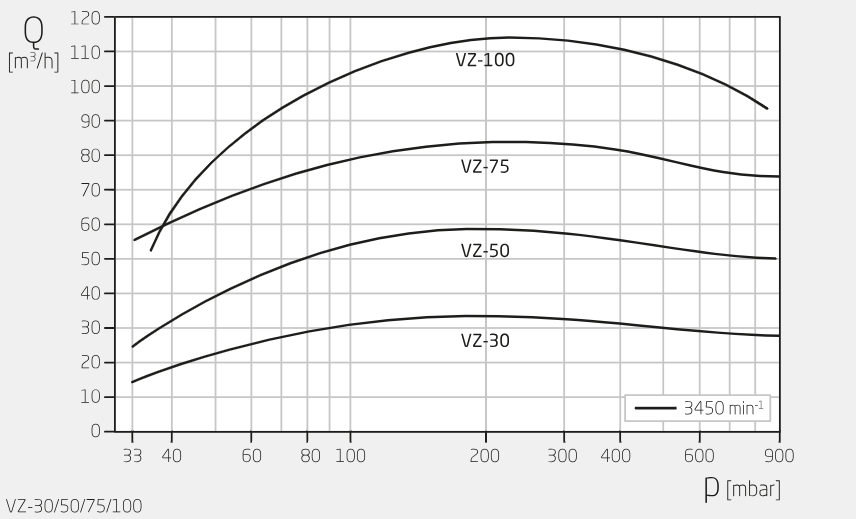

60 Hz data

タイプ

スピード

吸引能力
最小吸気圧力
VZ 30
3450
20
1.0
VZ 50
3450
34
1.0
VZ 110
1750
75
1.0
VZ 140
1750
102
1.0
VZ 180
1750
131
1.0
