VHシリーズ 【大容量・高真空度 水封式真空ポンプ】

VHシリーズ 大排気量の可能な水封式真空ポンプ

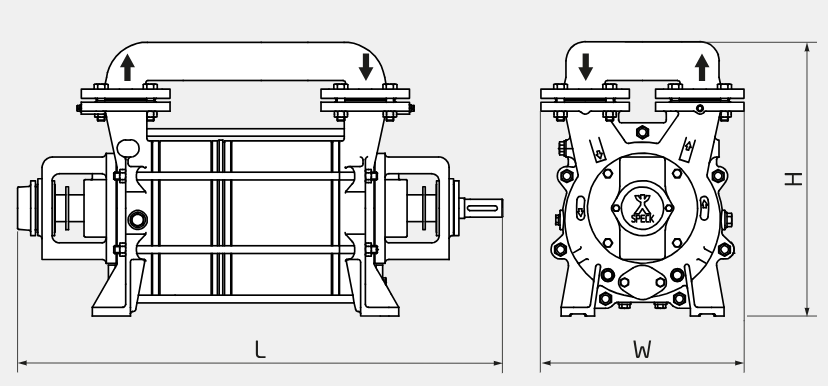

※モーターサイズによりこの外形図は異なる事があります

概要

VH シリーズ – 高真空度可能な水封式真空ポンプ

  • ダブルステージポンプ
  • ベースプレートタイプはB3標準モーター
  • 騒音レベル 66 – 79 db(A)

媒体ドライ/湿潤ガス
封水温度 max. 100 °C
吸引ガス温度 (ドライ) max. 200 °C
吸引ガス温度 (湿潤) max. 100 °C

最大吸引能力  21 m3/h から 1,717 m3/h

最大真空能力  40mbar

モーター1,0 – 2,8 kW, 1~Mot / 3~Mot

材質
ステンレス
鋳鉄
銅合金

吸込み接続口
G 1 1/4

吐き出し接続口
G 1 1/4

シーリングメカニカルシール

サイズ (WHD)

用途

    • 押出機のガス抜き
    • 医療用殺菌機、その他のスチーム、ガス殺菌機
    • ペースト状材料のガス抜き
    • 真空調理機
    • 結晶化装置
    • 種々液体の蒸留、分離

メリット

  • 頑丈設計
  • 連続運転タイプ
  • モーター、カップリング、ベースプレート等設計の設計に関しテーラーメード
  • 様々な媒体に対応する柔軟、特殊設計

50 Hz data

タイプ

スピード(rpm)

吸引能力(m3/h)
最小吸気圧力(mbar)
VH 20

2800

21
33
VH 40
2800
46
33
VH 60
2800
56
33
VH 110
1450
107
33
VH 140
1450
145
33
VH 180
1450
186
33
VH 300
1450
283
33
VH 350
1450
342
33
VH 400
1450
425
33
VH 500
1450
501
33
VH 600
1450
616
33
VH 800
975
862
33
VH 1200
975
1252
33
VH 1600
975
1589
33

60 Hz data

タイプ

スピード

吸引能力
最小吸気圧力
VH 20

3400

25
33
VH 40
3400
52
33
VH 60
3400
68
33
VH 110
1750
128
33
VH 140
1750
174
33
VH 180
1750
223
33
VH 300
1750
314
33
VH 350
1750
411
33
VH 400
1750
475
33
VH 500
1750
590
33
VH 600
1750
739
33
VH 800
1175
1032
33
VH 1200
1175
1407
33
VH 1600
1175
1717
33
